1 Создаем градиентную заливку

Заливаем прямоугольник от черного к белому и проверяем профиль созданной заливки на линейность построенного градиента в любой из программ для обработки научной графики.

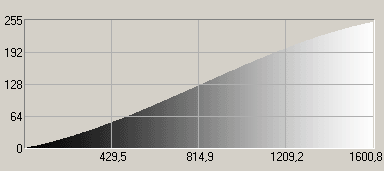

Заливка и профиль сканирования:
Пример неправильного построения заливки в Photoshop - когда градиент нарастает нелинейно, для измерения такая заливка не подходит!

2 Сбрасываем на >0< LUT
Это можно сделать на пример в ColorLab.
3 Подключаем осциллограф на выход видеокарты
Рекомендуется использовать кабель и прибор с полосой не менее 200mHz.
Если емкость кабеля будет сильно искажать сигнал используйте делитель1/10 или 1/100.
Подключаем осциллограф на любой канал (распиновка разъема тут) . Линейная зависимость напряжения на выходе видеокарты (DSO DATA) свидетельствует о том, что коррекция на этом этапе не происходит, линейному нарастанию градиента в исходном файле соответствует линейный рост напряжения на выходе видеокарты.

4. Снимаем зависимость светимости монитора от изменения напряжения на выходе видео карты.
Закрепляем люксметр на экране и с шагом в 1ед. прднимаем яркость (программа для этого) , показания люксметра записывем. Получаем зависимость свечения монитора от входного сигнала (текстовый файл со значениями освещенности). Ось Х уровень яркости, ось Y освещенность в люксах по одному из каналов.

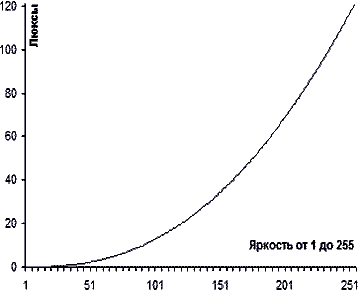

Зависимость свеченния экрана от уровня сигнала.
5. Определение гаммы некорректированного монитора.
Сведем данные полученные в п4. в таблицу и просчитаем регрессию выбрав ее тип.
В случае с ЭЛТ принято считать по формуле степенной функции вида y=a*x^b.
Определим коэф. (a,b) и построим на одном графике три кривые 1- измеренные значения освещенности, 2 - рачетные значения и 3- отклонение

Получаем гамму монитора ( равную 2,4 ). Данное значение программы калибровки мониторов показывают в позиции "Native".
6. Точная установка гаммы монитора
Для задания гаммы отличной от естественной необходимо компенсировать гамму монитора. Зависимость напряжения на выходе видеокарты должна расчитываеться по формуле (Целевая гамма/исходная гамма=корректирующая гамма).
Для гаммы 1 необходимо откорректировать выходной сигнал как: 1/2,42=0,413 y=ax^0,413.

Осциллограмма выходного сигнала.
Зависимость нарастания напряжения близка к функции вида у=17,589*x^0,48.
(Из расчетов необходимо исключить постоянную составляющую или работать с закрытым входом осциллографа)
7. Установка компенсационной гаммы 1,8;3,0

Более подробно расчет в случае установки целевой гаммы в значение отличное от 1. смотри тут.

8. Вывод на экран Photoshop, ACDSEE

Осциллограммы напряжения на выходе видеокарты при различных установках гаммы монитора калибратором Sequel Imaging Chroma4.

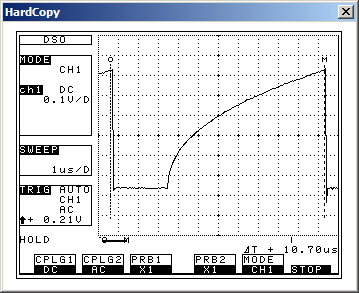

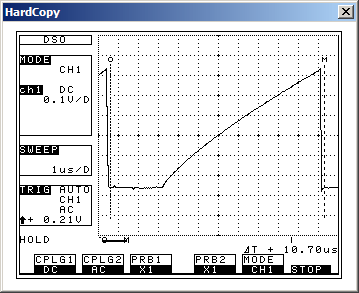

Гамма 1,0 (DSO DUMP gamma1,0.txt) Гамма 1,8 (DSO DUMP gamma1,8.txt)
Гамма 2,2 Гамма 3,0 (DSO DUMP gamma3,0.txt)
