Некорректированная гамма ЭЛТ 2.42

 Получаемая гамма функция на стекле ЭЛТ

Расчитываемая корректирующая гамма функция фиксируемая в LUT

 Считанная функция из LUT

Считанная функция c выхода видео осциллографом

Считанная оптическая гамма при соответствующей установке

Метод получения данных

Вариант просчета в EXEL.
1 1/2,42=0,413

gamma1,0.txt

a=23,054;
b=0,433 (расчитанное по трем значениям x,y)
X Y
48 124
112 178
255 255

gamma1,0.txt

a=17,589;
b=0,481 (расчитанное по трем значениям x,y)
X Y
48 113
112 171,5
250 250

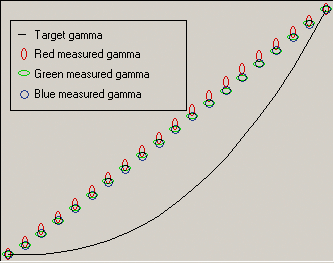

white gamma: 1.0, Target gamma native 2.4
red gamma: 1.0, green gamma: 1.1, blue gamma: 1.1
1,8 1,8/2,42=0,74

gamma1,8 lut.txt
a=3,163;
b=0,792 (расчитанное по трем значениям x,y)
X Y
59 80
142 162
255 255

gamma1,8.txt
a=2,635;
b=0,825 (расчитанное по трем значениям x,y)
X Y
41 56,4
105 123,5
255 255
white gamma: 1.9, Target gamma native 2.4
red gamma: 1.8, green gamma: 1.9, blue gamma: 1.9
3 3/2,42=1,23

gamma3,0 lut.txt
a=0,147;
b=1,330 (расчитанное по трем значениям x,y)
X Y
67 43
121 97
255 255

gamma3,0.txt
a=0,288;
b=1.226 (расчитанное по трем значениям x,y)
X Y
57 41,4
120 101
233 233

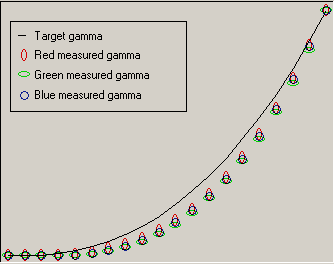

white gamma: 3.2, Target gamma native 2.4
red gamma: 3.0, green gamma: 3.3, blue gamma: 3.1
